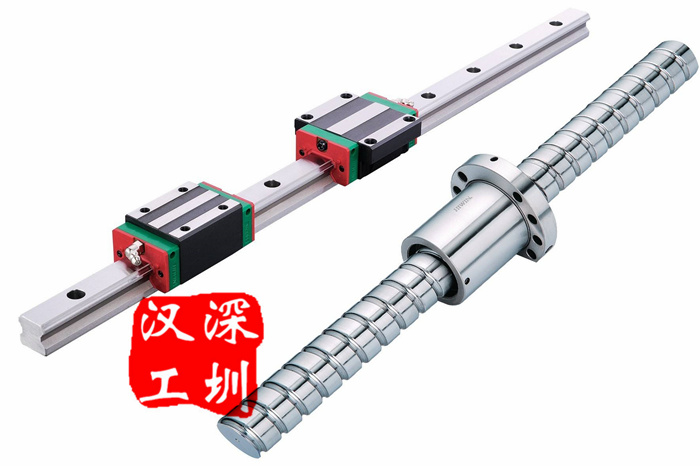

滾珠絲杠副作為數控機床的進給傳動鏈,其裝配形式和精度決定了數控機床的定位精度,也影響著進給軸插補運行的平穩性。
一、滾珠絲杠副安裝形式及受力
控機床進給軸常見的絲杠支撐有如下幾種形式:
1、一端固定——一端自由
絲杠一端固定,另一端自由。固定端軸承同時承受軸向力和徑向力,這種支承方式用于行程小的短絲杠或者用于全閉環的機床,因為這種結構的機械定位精度是最不可靠的,特別是對于長徑比大的絲杠(滾珠絲杠相對細長),熱變性是很明顯的,1.5m長的絲杠在冷、熱的不同環境下變化0.05~0.10mm是很正常的。但是由于他的結構簡單,安裝調試方便,許多高精度機床仍然采用這種結構,但是必須加裝光柵,采用全閉環反饋。
2、一端固定——另一端支承
取材自:《金屬加工》
